Ọnwa abụọ gara aga, otu nnukwu nnukwu ụlọ ahịa dị n'etiti{0} na ndịda Europe gwara anyị ka anyị hota mkpọpụta shelf eletrọnịkị maka ụlọ ahịa 22. E tinyelarị ndị otu ha n'ịzụ ahịa sistemụ atọ dị iche iche - otu na-agba Bluetooth LE, otu na Wi-Fi, yana otu na redio 433 MHz nke nwe ya. Onye ọ bụla na-ere ahịa kwuru na nke ha kacha mma. Ọ dịghị onye kọwara n'okpuru ọnọdụ ọ bụ n'ezie kasị njọ. Mkparịta ụka ahụ mere ka anyị kwenye ide akwụkwọ a.
Ezinụlọ ụkpụrụ atọ na-enweghị ikuku na-achịkwa ntinye ESL ugbu a: Bluetooth Low Energy (BLE, karịsịa kemgbe nkọwapụta 5.4), Wi{1}}Fi, na Sub{2}} GHz redio (433 MHz na Asia, 868 MHz na Europe, 915 MHz na North America). Protocol ọ bụla na-edozi ezigbo nsogbu. Nke ọ bụla na-emepụta ihe nrịbama nke broshọ ndị na-ere ihe na-egosi. Nke a bụ ihe anyị hụrụ n'ofe ezigbo ụlọ ahịa.
Bluetooth LE: Ọkọlọtọ mepere emepe, ka na-eto eto na nha
Bluetooth nwere nnukwu ọkụ n'azụ ya. The Bluetooth SIG bipụtara profaịlụ ESL raara onwe ya nye nke e wuru na Bluetooth 5.4's PAwR (Mgbasa Ozi oge na nzaghachi) atụmatụ - usoro na-enye ohere ka mmadụ nweta iwu mgbasa ozi n'ọtụtụ puku akara n'ime oghere oge ahaziri ahazi, wee nweta nzaghachi na-enweghị guzobe njikọ n'otu n'otu.
Silicon Labs nwalere nke a na netwọk ọnụ 1,500{6} na ụlọ nyocha ha. EM Microelectronic butere em|bleu SoC na naanị 1.8 × 1.8 mm nwere oke ụra 200 nA dị ugbu a - pere mpe zuru oke yana enweghị ike dabara n'ime ọbụlagodikọmpat 2.66-E-ink mkpado. Na ihe karịrị ijeri ngwaọrụ Bluetooth 5 na-ebufe kwa afọ, ọnụ ahịa akụrụngwa na-erite uru site na nnukwu akụ na ụba.
Maka ndị na-ere ahịa, ihe dị n'azụ bụ mgbanwe ndị na-ere ahịa. Ọkọlọtọ mepere emepe pụtara - opekata mpe n'ụkpụrụ - na ị nwere ike ịgwakọta ebe nnweta site n'otu ndị na-ebubata ya na akara sitere na ibe ọzọ. Nke ahụ bụ ọpụpụ bara uru site na mkpọchi onye na-ere ahịa{4}} na nke ahụ kpagburu ESL kemgbe ọtụtụ afọ. Mmiri ụra n'okpuru 2 µA bụ ihe a na-ahụkarị maka BLE ESL chipsets, yana Bluetooth 5.4 spec na-akwado akara ngosi 32,600 maka netwọk ohere na akwụkwọ.
The catch: "na akwụkwọ" okwu ebe a. Nnukwu -Nkwanye ngwa ahịa na BLE ka dị obere ma e jiri ya tụnyere sistemu nwe nke na-arụ ọrụ kemgbe afọ iri. Rigado, onye na-ere ọnụ ụzọ ámá IoT na-arụ ọrụ na ESL, na-etinye ọnụ ụzọ ámá onye ọ bụla na $1,000 ruo $2,000 arụnyere - na nnukwu ụlọ ahịa nwere ike ịchọ iri ma ọ bụ karịa. BLE na-arụ ọrụ na 2.4 GHz, na-ekerịta spectrum na Wi{10}Fi routers, ekwentị ndị ahịa, microwaves, na ngwaọrụ ikuku ọ bụla ọzọ dị n'ụlọ ahụ. N'ime ụlọ ahịa na-ekwo ekwo, mkpọchị ahụ nwere ike igbu oge mmelite ọnụahịa n'oge awa kacha elu.
Kachasị mma: ụlọ ahịa ọgwụ, boutiques, na etiti-ụlọ ahịa dị n'okpuru 2,000 m² - karịsịa ndị na-agba ọsọ mgbama BLE maka nleba anya akụrụngwa. Ndị na-ere ahịa ahịa5.8 - inch nwere ike ịkara akara shelfmmelite ahụ sitere na mbadamba ihe na-enweghị akụrụngwa dị arọ ga-ahụ na usoro a mara mma.
Wi{{0}Fi: Jiri netwọk gị dị ugbu a - mana mmefu ego maka batrị
Ọkpụkpọ ahụ kwụ ọtọ: ụlọ ahịa gị na-arụ ọrụ Wi-Fi nke ụlọ ọrụ ọ bụla, yabụ mafee ọnụ ụzọ ọhụrụ wee jikọọ ESL gị ozugbo na netwọkụ dị. Maka nnukwu ụdọ ụlọ ọrụ etinyelarị nnukwu ego na ebe nnweta azụmahịa nwere mkpuchi zuru oke, mgbakọ na mwepụ na-adọrọ mmasị.
Wi{{0}Fi na-ewepụtakwa ntinye data dị elu karịa BLE ma ọ bụ Sub{1}GHz. Uru ahụ ga-abụ nke a na-ahụ anya mgbe ị na-ebugharị ọdịnaya eserese bara ụba - onyonyo ngwaahịa, ihe ngosi mgbasa ozi -Ihuenyo ọnụahịa dijitalụ dabere{{0}karia mkpado ink dị mfe E{{0}. AIhuenyo 15.6 inch LCDnkwalite na-agba ọsọ na njedebe njedebe chọrọ bandwit nke E- mkpado ọnụahịa ink adịghị.
Nsogbu na-egosi na ebe abụọ. Nke mbụ, ike oriri. Wi{2}Fi na-adọta nke ukwuu ugbu a karịa BLE ma ọ bụ Sub-GHz n'oge usoro mgbasa ozi ọ bụla. Ihe akara E{5}ink dị na Sub{6}}GHz redio nwere ike ịgba afọ ise ruo asatọ n'otu mkpụrụ ego mkpụrụ ego nwere mmelite otu ruo atọ kwa ụbọchị. Otu akara na Wi-Fi? Ọnwa iri na abụọ ruo iri na asatọ. N'ọ̀tụ̀tụ̀ - puku kwuru puku akara n'ofe ọtụtụ ụlọ ahịa - nke ahụ pụtara mmemme ngbanwe batrị na-emegharị ugboro ugboro ndị otu ọrụ gị ga-enwetara ya. Nke abụọ, netwọk netwọk. Wi{14}Fi ESLs na-asọ mpi maka ikuku na ọdụ POS, ngwaọrụ ndị ahịa, ihe nyocha ejiri aka, na kiosks nkeonwe{15}. N'oge ọnụ ọgụgụ kasị elu nke ehihie Saturday, asọmpi ahụ abụghị usoro iwu.
Kachasị mma: ndị na-ere ahịa ụlọ ọrụ nwere ndị tozuru oke- Wi-Fi arụnyere nke ọma{{1}Fi akụrụngwa, na-echekwa akara ngosi dijitalụ LCD na-arụ ọrụ (ebe ndụ batrị adịghị mkpa n'ihi na etinyere ihuenyo ahụ), yana nnyekwasa ndị a tụrụ na narị otu narị karịa iri puku kwuru iri puku aha.
Sub-GHz (433/868/915 MHz): Enweghị Glamour, Ogologo Ogologo, Batrị Ogologo
Sub{0}GHz redio enweghị ụlọ ọrụ na-akwalite ya ka ndị mmeri Bluetooth SIG BLE. Ọtụtụ Sistemu ESL nke Sub{2}GHz na-eji ụkpụrụ nweonwe maka ndị nrụpụta labelụ. Enweghị profaịlụ mmekọrịta. Ịgbanwe ndị na-ere ahịa pụtara dochie nchịkọta nkwukọrịta niile.
Ma, maka ụfọdụ ụdị ụlọ ahịa, physics na-eme ka ọ bụrụ nhọrọ kachasị mma. Ugboro ala na-emepụta ogologo ogologo ogologo ogologo. Ogologo ebili mmiri dị ogologo na-abanye na nchekwa igwe, mgbidi nkewa nkewa, na ihe ngosi refrigerated nke ọma karịa akara 2.4 GHz. Ngosipụta Data, onye na-eweta ESL nke UK{4}, wulitere ikpo okwu ha niile gburugburu Sub{6}}1 GHz maka nke a kpọmkwem - oke oke yana ntinye mgbaama na gburugburu ebe azụmaahịa dị mgbagwoju anya. Otu oghere Sub{9}}GHz na-ekpuchi akara ukwu ka ukwuu karịa BLE ma ọ bụ Wi-Fi ya. Ebe nnweta ole na ole pụtara ọnụ ahịa akụrụngwa dị ala yana atụmatụ netwọk dị mfe.
Ndụ batrị bụ ihe ọzọ dị mkpa. Ntuzi aka imewe Silicon Labs'ESL na-akọwapụta na iru afọ ise ruo iri na mkpụrụ ego mkpụrụ ego CR2032 chọrọ nkezi mmefu ego ugbu a n'okpuru 10 µA - Sub Sub{{4}GHz FG22 SoC ha na-enweta 0.17 µA n'ụra miri emi. Makannukwu -ụdị E- akara inkn'ụlọ nkwakọba ihe ma ọ bụ hypermarket nwere mmelite otu ruo atọ kwa ụbọchị, Sub{0}}GHz na-ewepụta ndụ ọrụ kacha ogologo.
Kachasị mma: hypermarkets na nnukwu{0} ndị na-ere ahịa igbe karịrị 5,000 m², ụlọ nkwakọba ihe na gburugburu ebe mgbako nwere igwe igwe, yinye oyi na mpaghara friji, yana mbugharị ọ bụla ebe iwelata akụrụngwa na ịbawanye ndụ batrị na-ebute ụzọ karịa bandwit. Ndị ahịa anyị na-ebupụ akara E{4}ink shelf n'ofe nnukwu ụlọ ahịa usoro{5} na-agakarị Sub{6}}GHz.

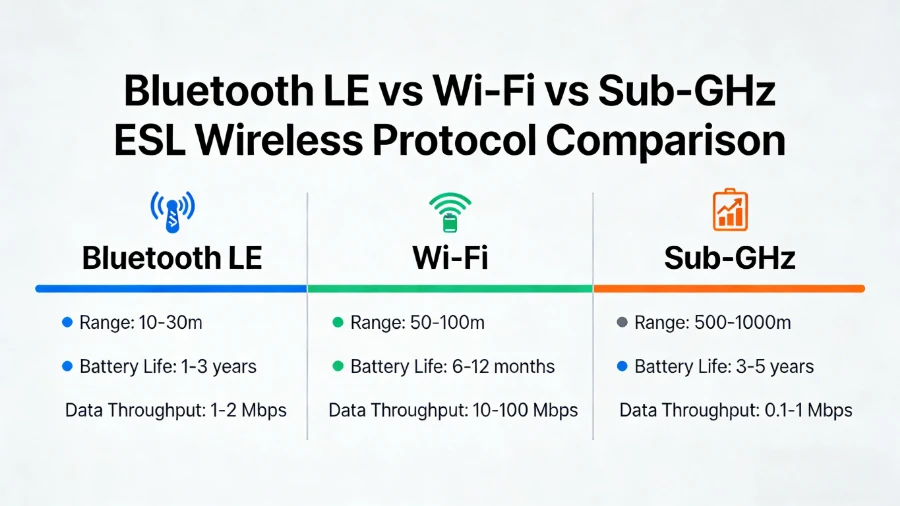

Akụkụ - site -Ntụnyere akụkụ
| Metric | Bluetooth LE 5.4 | Wi{0}Fi | Sub{{0}GHz (433/868/915 MHz) |
|---|---|---|---|
| Dị irè n'ime-Ebe nchekwa | 10–30 m | 15–35 m | 50–200 m |
| Ndụ batrị (E{0}}ink, mmelite 1–3 kwa ụbọchị) | Afọ 3-5 | 1-2 afọ | 5-10 afọ |
| Ntinye data | Na-agafeghị oke | Elu | Dị ala |
| Akara aha kwa Ebe Nnweta | ~ 32,000 (spec) / narị otu narị | Na-adịgasị iche site na ike AP | puku kwuru puku kwa ọnụ ụzọ ámá |
| Ọnụ ụzọ ámá (arụnyere) | $1,000–$2,000 | Na-eji netwọk dị adị | $500–$1,500 |
| Ntinye 2.4 GHz | Ee | Ee | Ọnweghị otu - dị iche |
| Mepee ọkọlọtọ | Ee ( Profaịlụ BLE ESL ) | Ee (802.11) | Karịrị nke nwe ya |
| Ụdị Ụlọ Ahịa Kachasị Mma | Obere-etiti ụlọ ahịa, ụlọ ahịa ọgwụ | Ụlọ ọrụ nwere IT siri ike | Hypermarkets, ụlọ nkwakọba ihe |
Nhọrọ Protocol Ripples Site na Ụlọ Ahịa Gị dum
Ihe ederede ntụnyere protocol na-atụfukarị: netwọk ikuku ESL gị anaghị arụ ọrụ iche. Ebe nnweta, azụ ahịa ọnụahịa, ngwa njikwa - niile na-emetụ sistemu dijitalụ ndị ọzọ dị na ụlọ ahịa ahụ. Ọ bụrụ na ị na-agba ọsọself{0}}kiosks ihuenyo mmetụ ọrụmaka ndenye ọpụpụ, kiosks ndị ahụ na-ewepụta ọnụahịa site na otu nchekwa data ahụ. Ọ bụrụ na shelf -Ogwe LCD ihu na-egosiputa nkwalite n'ụzọ warawara, injin ọdịnaya na-enye enyo ndị ahụ nwekwara ike ịkpalite mkpọsa na akara E{2}ink gị - mana naanị ma ọ bụrụ na sistemụ na-ekekọrịta otu oyi akwa API.

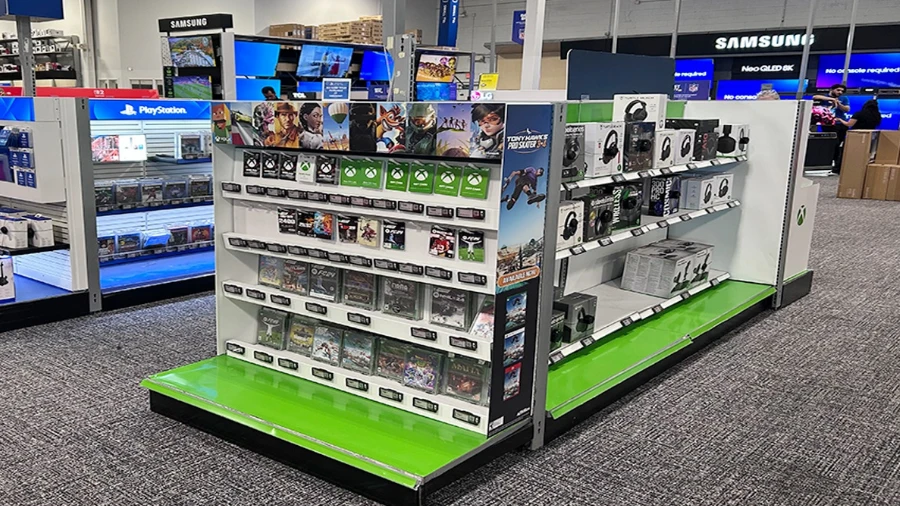

Anyị ahụla nsonaazụ kacha dị ọcha mgbe ndị ahịa na-eme atụmatụ ibuga ESL ha n'akụkụ kiosk ha na ntinye akara dijitalụ, ọ bụghị dị ka ọrụ IT atọ dị iche iche. Mgbe ọnụ ahịa onye ahịa na-ahụ na mkpado shelf, ihuenyo LCD njedebe, yana ọnụ ahịa nkeonwe{1} na-elele ihe niile sitere n'otu ebe, mkpesa ọnụahịa - otu nnukwu esemokwu na ngwa ahịa - na-adaba nso na efu.
Ajụjụ Atọ Tupu Ị Mee
Kedu ka atụmatụ ala gị dị?Ụlọ ahịa ọgwụ 400 m² na hypermarket 12,000 m² bụ gburugburu redio dị iche iche. BLE na-ejikwa nke mbụ nwere ebe ụzọ abụọ ma ọ bụ atọ. Nke abụọ eleghị anya ọ chọrọ Sub{5}GHz ka ọ ghara ịwụsa n'uko n'ọnụ ụzọ.
Kedu ọdịnaya ị na-egosipụta?Ọnụ ahịa kwụ ọtọ na E{0}}ink? Protocol ọ bụla na-ejikwa nke ahụ. Nkwalite vidiyo na ihuenyo LCD kwadoro? Ị chọrọ ntinye Wi{2}Fi. Ọnụ ahịa ọkụ na-agbanwe ọtụtụ oge kwa elekere? Kwenye na protocol gị nwere ike ịkwado olu mmelite na-enweghị igbapu batrị n'oge.
Kedu ihe ọzọ na-ekekọrịta ikuku ikuku gị?Ụlọ ahịa juputara na 2.4 GHz - Wi -Fi, IoT sensọ, ihe nleba anya - ga-enwe mgba na sistemu 2.4 GHz ọzọ etinyere n'elu. Sub-GHz na-arụ ọrụ n'obere igwe mmadụ juru kpamkpam.
Ọ nweghị otu protocol kacha mma n'ụwa niile. Ọ bụrụ na ndị na-eweta ESL gị na-enye naanị otu nhọrọ ikuku na enweghị ike ịkọwa ebe ọ dara, nke ahụ na-agwa gị ihe. Ọ bụrụ na ịchọrọ ịnwale akara n'ofe protocol dị na ụlọ ahịa gị n'ezie tupu ịme ihe n'ogo,ịrịọ nlele nlele- izu abụọ n'otu wara wara ndụ na-ekpughe karịa mpempe akwụkwọ ọ bụla ma ọ bụ oche slide ndị na-ere ahịa.
